HƯỚNG DẪN LẮP ĐẶT CỤM MÁY NÉN DÀN NGƯNG EMERSON

Để tiện cho thiết kế, thi công, kinh doanh, sử dụng cũng như là vận hành thiết bị tốt nhất có thể. Việt Nhật Engineering gửi chia sẽ đến các bạn về Hướng Dẫn Lắp Đặt Cụm Máy Nén Dàn Ngưng Emerson như bên dưới:

Nâng chuyển thiết bị theo phương thẳng đứng, nếu được thì để cả thùng và các tấm bảo vệ trong quá trình chuyển thiết bị vào vị trí lắp đặt. Đảm bảo các khoảng trống xung quanh thiết bị như hình vẽ bên dưới, cụ thể đảm bảo khoảng cách bên trái và phía sau cách 300 mm, các phía còn lại cách 500 mm để thiết bị được giải nhiệt tốt cũng như dễ dàng trong việc bảo trì hoặc sửa chữa

Lắp đặt thiết bị

Lưu ý:

•  Khi có nhiều thiết bị được lắp trong cùng khu vực, đảm bảo không khí nóng giải nhiệt của thiết
  bị này không bị hút vào thiết bị khác.
•  Không lắp thiết bị ở nơi có nhiều bụi như gần đường xe chạy hoặc gần quạt thải của các hệ
  thống khác.
•  Phải đảm bảo vị trí lắp đặt thông thoáng để thiết bị được giải nhiệt tốt.
•  Tránh các vị trí lắp đặt có nhiều bụi hoặc đối diện với hướng gió thổi mạnh
•  Nếu lắp nhiều máy gần nhau thì cũng phải đảm bảo khoảng cách của từng máy theo đúng kích

Các dụng cụ và thiết bị cần thiết cho việc lắp đặt

Ngoài các dụng cụ lắp đặt thường dùng, cần có thêm các dụng cụ sau đây:

• Một bơm chân không tốt để có thể tạo được độ chân không đến 300 microns.
• Đồng hồ đo và sạc gas
• Dây sạc gas có đầu ty để chèn vào xupap của van 3 ngã
• Chai khí Nito có van giảm áp
• Dầu khoáng (thiết bị dùng gas R22) và dầu POE (thiết bị dùng gas R404)
• Đồng hồ đo áp suất chân không điện tử
• Thiết bị phát hiện rò rỉ gas
• Nhiệt kế bề mặt để đo nhiệt độ gas nén , gas hút và nhiệt độ quá lạnh.

Để kiểm tra bơm chân không có khả năng hút chân không đến 70mmHG không thì có thể dùng đồng hồ đo chân không nối trực tiếp vào ngõ hút của bơm chân không, cho bơm chân không hoạt động để kiểm tra, nếu bơm có khả năng hút đến áp suất dưới 70mmHG là đạt yêu cầu.

Lắp đường ống gas

• Toàn bộ đường ống gas phải được giữ sạch sẽ để không có bụi hoặc hơi ẩm rơi vào trong ống trong suốt quá trình lắp đặt.

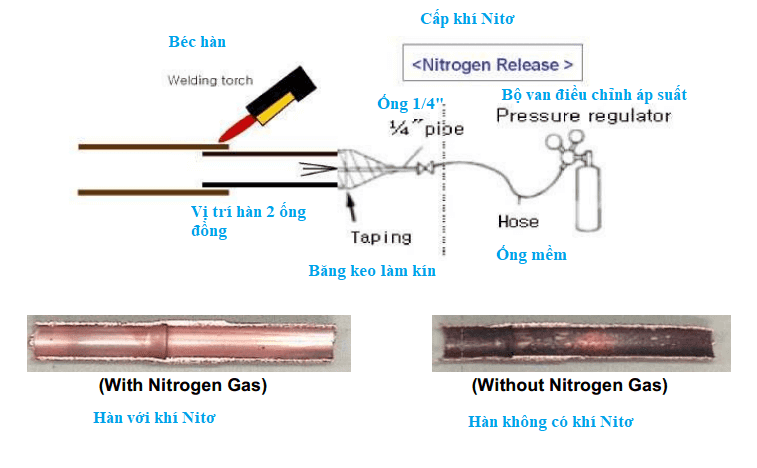

•  Nên thổi khí Nitơ với áp suất khoảng 1 kg/cm² vào trong đường ống khi hàn để ngăn các muội than sinh ra do oxit hóa đường ống. Các chất dơ này khi bị hút về máy nén có thể làm giảm tuổi thọ của máy nén

Phương pháp thổi khí Nitơ khi hàn

•  Trước khi hàn nối đường ống hút và ống lỏng vào thiết bị, nên dùng giẻ ướt quấn trên cụm ống nối và van đồng thời đẩy cách nhiệt bên trong cụm máy (nếu có) về phía sau như được thể hiện trong hình vẽ bên dưới
•  Đường kính ống gas lỏng và gas hơi phải đúng theo yêu cầu của kỹ thuật lạnh để đảm bảo công suất máy và hồi dầu về máy nén. Lưu ý là kích cỡ ống theo yêu cầu của kỹ thuật lạnh có thể khác với kích cỡ của van hơi và van lỏng gắn trên thiết bị.
•  Cố gắng lắp đường ống gas càng ngắn và ít co càng tốt. Nên sử dụng các co có bán kính cong lớn. Đường ống nên lắp thẳng để không tạo ra các bẩy gas và dầu không cần thiết. Đường ống hút nên lắp nghiêng 1/200 ~ 1/250 về phía dàn nóng.
•  Nên lắp các giá đỡ đường ống để ống gas không bị võng. Khoảng cách của các giá đỡ theo bảng sau:

•  Nếu dàn lạnh đặt ở vị trí cao hơn dàn nóng thì không cần làm bẩy dầu
•  Nếu dàn lạnh đặt thấp hơn dàn nóng dưới 1,2m thì không cần làm bẩy dầu
•  Nếu dàn lạnh đặt ở vị trí thấp hơn dàn nóng trên 1,2m thì phải làm bẩy dầu
